科普型 LOT-Ⅰ光镊微操作仪 (微米微粒操控)
  • 可脱离光学平台使用
  • 一体化设计、便携易用
  • 适合实验教学、科技馆、少年宫科普宣传
教学型 LOT-Ⅱ光镊微操作仪
  • 教学实验被纳入《大学物理实验》教程
  • 配有教学软件、实验教材和教学辅导材料
  • 该仪器获得“大学物理实验教学仪器“一等奖"
  • 该教学设计获得中国科技大学基础教育课程奖
科研型 LOT-III光镊教学套件 (单光镊、100PN、100X)
  • 对液相中微米和亚微米的微粒进行空间三维光操控和皮牛力的测量
  • 应用于细胞生物学、软物质胶体科学、物理与材料科学、微纳加工等领域
  • 根据科研需要方便地进行功能扩充和精度升级
科研型 LOT-RS拉曼光镊测试仪
  • 光镊技术与拉曼光谱探测的有机结合
  • 单个微粒的光捕获和微区拉曼探测
科研型 LOT—IV多光镊装置
  • 位相型空间光调制器产生多阵列光阱、涡旋光阱等光阱,实现多粒子捕获和操控。
  • 软件动态控制光阱数、位置、形状或旋转方位等。

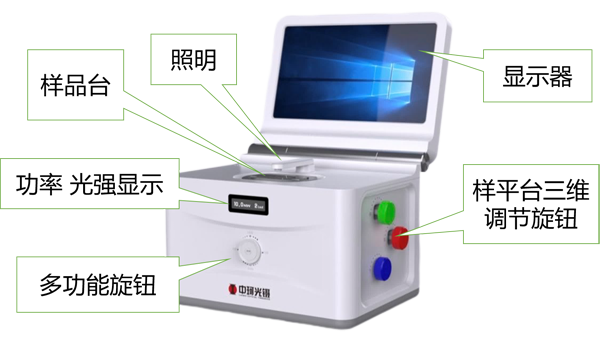

科普型: LOT-Ⅰ光镊微操作仪
仪器特点:


概述

  • LOT-Ⅰ光镊微操作仪,可以对微米微粒进行光捕获,在三维空间自如操控酵母细胞,演示光的力学效应及其进行微小力的测量。
  • LOT-Ⅰ光镊微操作仪,全封闭一体化设计,刚性好体积小,可以脱离光学平台使用,适合科研实验室、实验教室、科技馆、少年宫以及家庭等普通环境。为进行科普宣传和认知教育而设计,同时也可以用于实验教学和科学研究。
  • 仪器采用无穷远光学设计、LD光源、精密三维平台、CMOS图像采集、LED冷光照明,USB接口直接可连接便携式电脑,系统结构紧凑,外观设计美观。便携式微型光镊微操作仪的设计,汇聚了现代光电子技术成果、体现了将尖端科学仪器实用化普及化的时代需要。

全封闭式光路设计

  • 1.千分尺调节平台,精度高,手感好,操控稳定,可以进行定量测量;
  • 2.光捕获选用高倍干镜,使用方便,避免100X油浸物镜的使用麻烦,以及像差带来的成像和测量误差;
  • 3.COMS显微图像探测,提供静态和动态图像采集存储和分析功能,USB接口直接连接便携式电脑;
  • 4.采用LED冷光照明,长时间工作不影响样品的温度。
整机性能
  • 三维千分尺精密样品台,移动范围10mm×10mm×10mm;
  • 系统图象分辨率 1μm;
  • COMS探测器,电脑视屏显示图像并实时记录;
光镊参数
  • 光源波长785nm,功率0-100mW 连续可调;
  • 捕获物镜60×,NA=0.85;
  • 捕获力0-5皮牛;
  • 样品为液体中的酵母细胞;
教学型: LOT-Ⅱ光镊微操作仪

  • “光的力学效应和皮牛力的测量”教学实验被纳入《大学物理实验》教程
  • 配有教学软件、实验教材和教学辅导材料,
  • 该仪器获得“大学物理实验教学仪器“一等奖
  • 该教学设计获得中国科技大学基础教育课程奖

概述

  • LOT-Ⅱ光镊微操作仪,可以对微米微粒进行光捕获,在三维空间自如操控酵母细胞,演示光的力学效应及其进行微小力的测量。
  • 本仪器为大学普通物理的 《光的力学效应和皮牛力的测量》教学实验而设计,配有教学软件、实验教材和教学辅导材料。

仪器特点

  • 1. 无穷远光学系统,全封闭光路,结构紧凑、坚固、稳定;
  • 2. 光镊仪器为无穷远光学系统,充分利用激光能量的光学设计;
  • 3. 在光学成像光路中,探测器直接接收样品的信息,信号损耗降至最低;
  • 4.千分尺精密样品台,精度高,手感好,操控稳定,可以进行定量测量;
  • 5. 捕获镜选用高倍干镜,使用方便,避免100X油浸物镜的使用麻烦,以及相差带来的成像和测量误差;
  • 6.CMOS显微图像探测,提供静态和动态图像采集存储和分析功能,USB接口直接连接便携式电脑;
  • 7.良好的照明光设计,照明均匀,光强和聚光镜高度可调,提供不同样品和实验.
整机性能
  • 1. 光源波长785nm,功率0-100mW 连续可调;
  • 2. 捕获物镜60×,NA=0.85;
  • 3. 捕获力0-10皮牛;
  • 4. 样品为液体中的酵母细胞;
  • 5. 二维千分尺精密样品台,移动范围10mm×10mm;
  • 6. 系统图象分辨率 1μm;
  • 7. COMS探测器,电脑视屏显示图像并实时记录;
科研型: LOT-III光镊教学套件 (单光镊、100PN、100X)
仪器特点:

  • 对液相中微米和亚微米的微粒进行空间三维光操控和皮牛力的测量;
  • 应用于细胞生物学、软物质胶体科学、物理与材料科学、微纳加工等领域;
  • 根据科研需要方便地进行功能扩充和精度升级。

概述

  • “LOT-Ⅲ 光镊微操作仪”用于对液相中微米和亚微米的微粒进行空间三维光操控和pN(皮牛)力的测量,广泛应用于单细胞单分子生物学、软物质胶体科学、物理与材料科学、微纳加工等领域。
  • “LOT-Ⅲ 光镊微操作仪”提供性能稳定和可扩展功能的主机,高质量的光镊设计和硬件配置。鉴于光镊技术不断创新的应用特点,在操作平台和信号探测器以及光通道配置方面,用户可根据科研需要方便地进行功能扩充和精度升级。

全封闭式光路设计

  • 1.光镊主机架为闭环结构、短的Z型导航构架,热变形小、刚性强;
  • 2.主机架为层叠结构,预留的光学通道可耦合多路光束,配置荧光激发光源、激光微束和拉曼光谱源等;
  • 3.光镊仪器为无穷远光学系统,充分利用激光能量的光学设计;
  • 4.在光学成像光路中,探测器直接接收样品的信息,信号损耗降至最低;
  • 5.光镊光路全封闭设计,避免灰尘、杂散光和空气扰动;
  • 6.光路中设置了光开关,方便在研究过程对光的控制;
  • 7.计算机控制电动样品台,微米精度,操作稳定。可以根据需要配计算机控的纳米压电平台或微米千分尺手动平台。
整机性能
  • 光镊主机体为生物倒置显微镜;
  • 系统图象分辨率 <1μm;
  • 电动样品台,行程75 mm×50mm,精度1μm,计算机控制;
  • COMS探测器,电脑视屏显示图像并实时记录。
光镊参数
  • 光源波长1064nm,功率0-3W 连续可调;
  • 捕获物镜100×,NA=1.25;
  • 捕获力0-100pN;
科研型: LOT-RS拉曼光镊测试仪
仪器特点:

光镊技术与拉曼光谱探测的有机结合
单个微粒的光捕获和微区拉曼探测

概述

  • LOT-RS拉曼光镊测试仪是将光镊技术与拉曼光谱探测有机结合在一起,实现对液相中悬浮的单个微粒的光捕获,探测囚禁在光阱中的单个微粒的拉曼光谱信息,从而识别微粒微区范围的分子信息。
  • 拉曼信号的定量测量反映了分子所处的环境信息,如拉曼峰强度反映分子能级的拉曼活性,拉曼位移(特征频率)表征分子的结构,拉曼峰位置的改变反映物质的应力的变化,以及拉曼峰的宽度反映了物质组分的浓度。
  • PIC 拉曼光镊测量组装的聚合物囊泡的拉曼谱
  • 单个微粒的拉曼光谱应用于表征物质的成分或结构变化、温度效应、检测光聚合反应、细胞的新陈代谢,囊泡中的药物释放以及光响应机制等。

全封闭式光路设计

  • 1.千分尺调节平台,精度高,手感好,操控稳定,可以进行定量测量;
  • 2.光捕获选用高倍干镜,使用方便,避免100X油浸物镜的使用麻烦,以及像差带来的成像和测量误差;
  • 3.COMS显微图像探测,提供静态和动态图像采集存储和分析功能,USB接口直接连接便携式电脑;
  • 4.采用LED冷光照明,长时间工作不影响样品的温度。
整机性能
  • LOT-RS拉曼光镊测试仪包括悬浮固定微粒的光镊、激发拉曼光谱的光源、拉曼光谱探测器、以及光学耦合和成像光学系统。
  • 拉曼光谱属于弱光信号,选择优质的硬件,进行合理的光学设计,减少激发光和被检测拉曼光的损耗,系统具有高信噪比和稳定性。采用多光束耦合以及多器件的集成,实行光纤耦合和光路封闭设计,结构紧凑,稳定,操作和维护方便。
  • 本仪器采用拉曼激发光和捕获光相对独立的设计方案,两束光联合使用时,它们的光作用区之间可进行相对微小位移的调节,大大提高了检测样品的拉曼激发强度和检测位置的精度,提供了多种实验方案的灵活性。
光镊参数
  • 光源波长1064nm,功率0-500mW 连续可调;
  • 捕获物镜100×,NA=1.25;
  • 捕获力0-30pN;
  • 样品≥1μm的微粒,如细胞或PS小球;
拉曼激发光源
  • 光源波长785nm,功率0-120mW 连续可调;
  • 选择性激发:光斑位置相对光阱中心调节0-5μm,轴向0-10μm;
拉曼光谱仪参数
  • 波长覆盖范围:785nm-1050nm; 孔径率f/2.0;
  • 光栅:刻线1200g/mm ;分光度(nm/mm)6.23;
  • 空间分辨率:5cm-1 (25μm 光纤);
  • 象散:小于120um;图像畸变小于2.5像素;
  • 液氮制冷CCD(10:100BRCCDcameras);
  • 像素大小20×20微米;成像面积:26.8mm×2.0mm;
系统光学耦合
  • 多波长光束耦合,45°分光器等光耦合器;
  • 本系统可以外加多种配置,如荧光激发光源和微分干涉照明等;
科研型: LOT—IV多光镊装置
仪器特点:

光镊技术与拉曼光谱探测的有机结合
单个微粒的光捕获和微区拉曼探测

概述

  • LOT—IV多光镊装置能同时对多微粒进行操控,主要应用于胶体、软物质和生物细胞研究的群体效应和相互作用。
  • 装置包括3个模块。模块Ⅰ是系统的基本模块,为相对独立的样品显微成像与操控模块,可以独立使用,也是模块Ⅱ和Ⅲ的基本组成部分。将模块Ⅰ通过双色份束器耦合模块Ⅱ形成单光镊,或耦合模块Ⅲ形成多光镊。

相位型空间光调制器参数

  • 相位型,像素分辨率为1920X1080,象元大小8m,波长420-650nm,90%填充因子,相位图灰度256位;最大加载速率60Hz。
  • 空间光调制器自带软件,采用LabView程序实现能交互操作,界面友好。

多光镊光源:532nm

  • 多光镊光源:532nm,功率为5W,功率稳定性±2%,TEM00, M2<1.2。光束发散角<1mrad。输出光束直径2mm。
整机性能
  • LOT—IV多光镊装置,是在LOT—III的基础上耦合了空间光调制器及其附件。
  • 模块Ⅰ主机体为奥林巴斯IX81生物倒置显微镜;显微成像和捕获物镜100×,NA=1.25;
  • 系统图象分辨率<1μm;系统放大率4000倍(19寸显示器);CMOS信号探测,电脑视屏实时显示实验图像;
  • 样品台行程100mmx75mm;最大速度10mm/s;精度X-Y步长0.2um;重复性2um;
  • 样品台操作,为手动/遥控手柄或计算机控制电驱动;计算机视频实时监控实验,显示相关操作和参数界面。
  • 样品为聚苯乙烯0.5-10微米小球,微米细胞等;
  • 软件动态控制可以实时动态的改变光阱数、光阱的位置、光阱形状或旋转方位,以及移动被捕获的粒子。
光镊 — 20世纪激光技术的重大发明
光镊如机械“镊子” 一样夹持和搬运微小的物体,实现对纳/微米微粒的捕获和操控。光学镊子不损伤物体,可以不破坏细胞膜而深入其内部控细胞器。

  • 特点:个体微粒,非接触,无菌,活体,实时,动态
  • 功能:悬浮、搬运、拖拽、聚集、调控、施压、测力
  • 应用:单细胞单分子,纳米材料,胶体软物质,基础物理

光的力学效应演示与PN力的测量
光镊 是光的力学效应应用的典型实例。光镊的发明为直观生动地演示光的力学效应提供了极好的手段。中国科学技术大学李银妹教授将光镊这一科学前沿技术融于基础教学,创建了“光的力学效应及pN力的测量”实验,填补了 这一基础教学的空白。其目的是通过实验阐明光力学原理,使学生能亲自感受光的力学效应,加深对光有动量这一基本物理事实的认识,并对光力学性质可能的应用有所体会。

“光的力学效应及pN力的测量”实验于1999年首次在中国科学技术大学物理系开课,每年授课近百余人。学生们普遍反映强烈,都觉得这个实验很新颖,认为接触到了当今科技的最前沿领域,开拓了他们的思路和视野,极大增强了对物理学的兴趣和热爱。科学前沿技术与基础教学的有机结合,新颖的教学形式收到了良好的教学效果,赢得了广大物理界学者的赞誉和学生的欢迎。

中珂光镊公司

上海中珂光镊科技有限公司(简称中珂光镊),是国内首家从事光镊技术研发和生产的专业企业,具有自主知识产权。

中珂光镊主要经营光镊仪器及其相关器件,同时承接对已有的科研仪器设备集成光镊技术和研发特殊应用的光镊仪器。

由于光镊技术的应用面广,可创新性强,用户的个性需求差异大。公司面对学生、老师、科学研究人员及跨领域研究人员的不同需求,研发了“光镊微操作仪”教学型、实验型、高端科研型及定制型四大类别,提供个性化服务。

“光镊微操作仪”是用于对微米微粒的操控和进行皮牛力测量的工具。光镊仪器广泛应用于单细胞单分子生物学、软物质胶体科学、物理与材料科学、微纳加工以及光的力学效应实验教学。

公司研发和生产的光镊产品源于中国科学技术大学的863成果,公司努力开拓光镊新兴高科技产业。公司具有专业研发技术团队,承担过国家863、上海市科委重点等科研项目。“光镊微操作仪”成果通过上海市高新技术成果转化服务中心的高新技术项目认定,并获得三项国家专利。

多年来,中珂光镊以优良的产品质量、国际接轨的产品设计、用户利益第一的营销理念、良好的售后服务,得到了客户的认可,赢得市场信誉,获得教育和科学界的广泛支持。

客户交流: 南方科技大学引进LOT-Ⅱ,中珂光镊现场指导及讨论
